UPS（不間斷電源）是保障關鍵設備電力穩定的重要裝置，大部分應用于數據中心、醫療設備、工業自動化等領域。為確保UPS的可靠性和性能，使用源儀電子的UPS測試系統準沒錯。本文將探討UPS測試系統的組成、關鍵項目等，幫助工程師優化測試流程，提高UPS產品的質量。

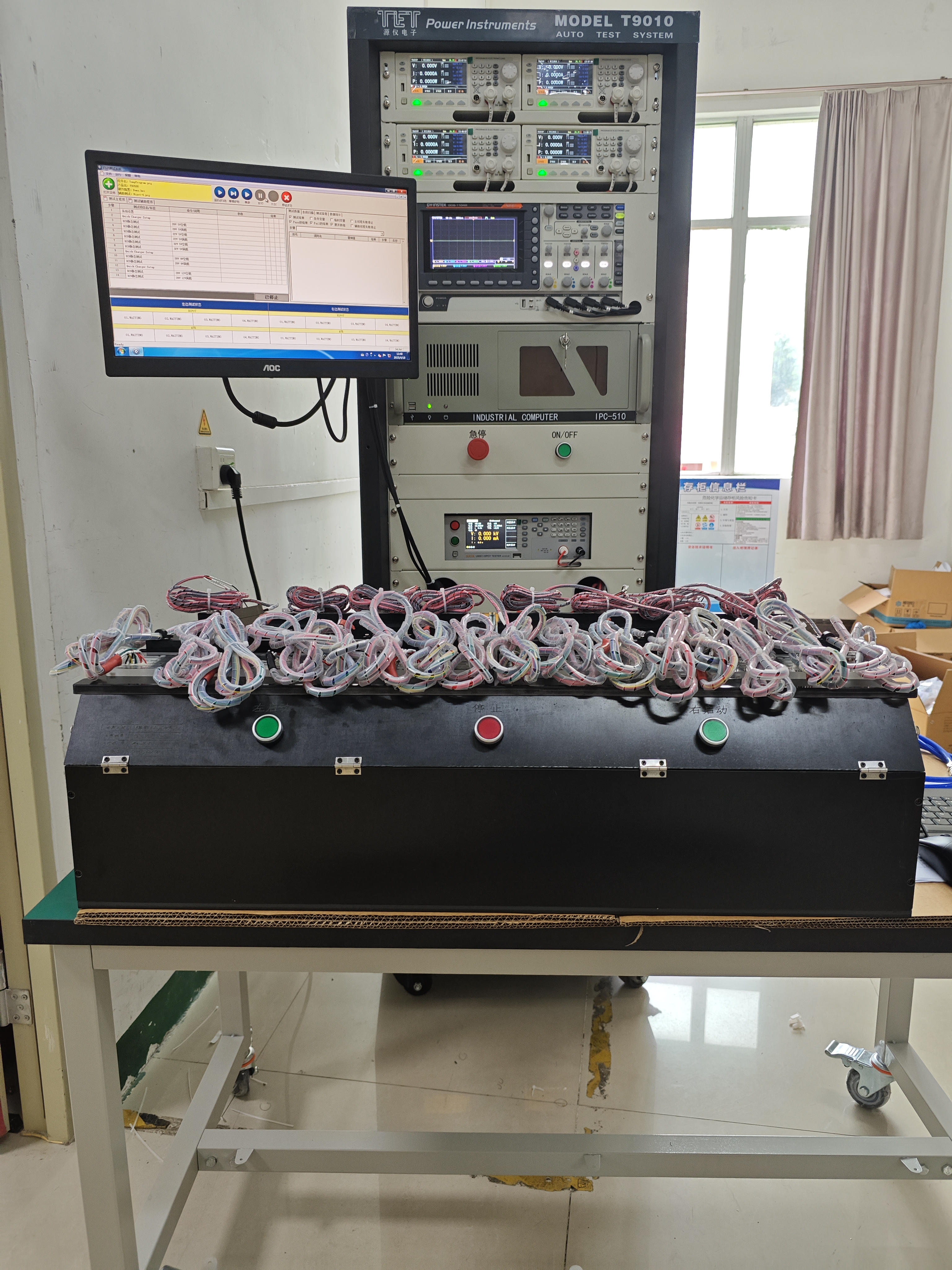

一、 UPS測試系統的組成

一個完整的UPS測試系統通常包括以下幾個關鍵部分：（具體配置設備以客戶的測試要求為準，支持非標定制！）

1、交流電源模擬器

用于模擬市電輸入，測試UPS在不同電壓、頻率條件下的響應能力。

可模擬電網波動、斷電、電壓驟降等異常情況。

2、電子負載

模擬真實負載，測試UPS的帶載能力、效率及動態響應。

支持恒流（CC）、恒壓（CV）、恒功率（CP）等多種模式。

3、電池模擬器

測試UPS在電池模式下的性能，包括放電時間、切換速度等。

可模擬電池老化、容量衰減等場景。

4、數據采集與分析系統

實時監測UPS的輸入/輸出電壓、電流、功率、頻率等參數。

通過軟件進行數據記錄、波形分析及報告生成。

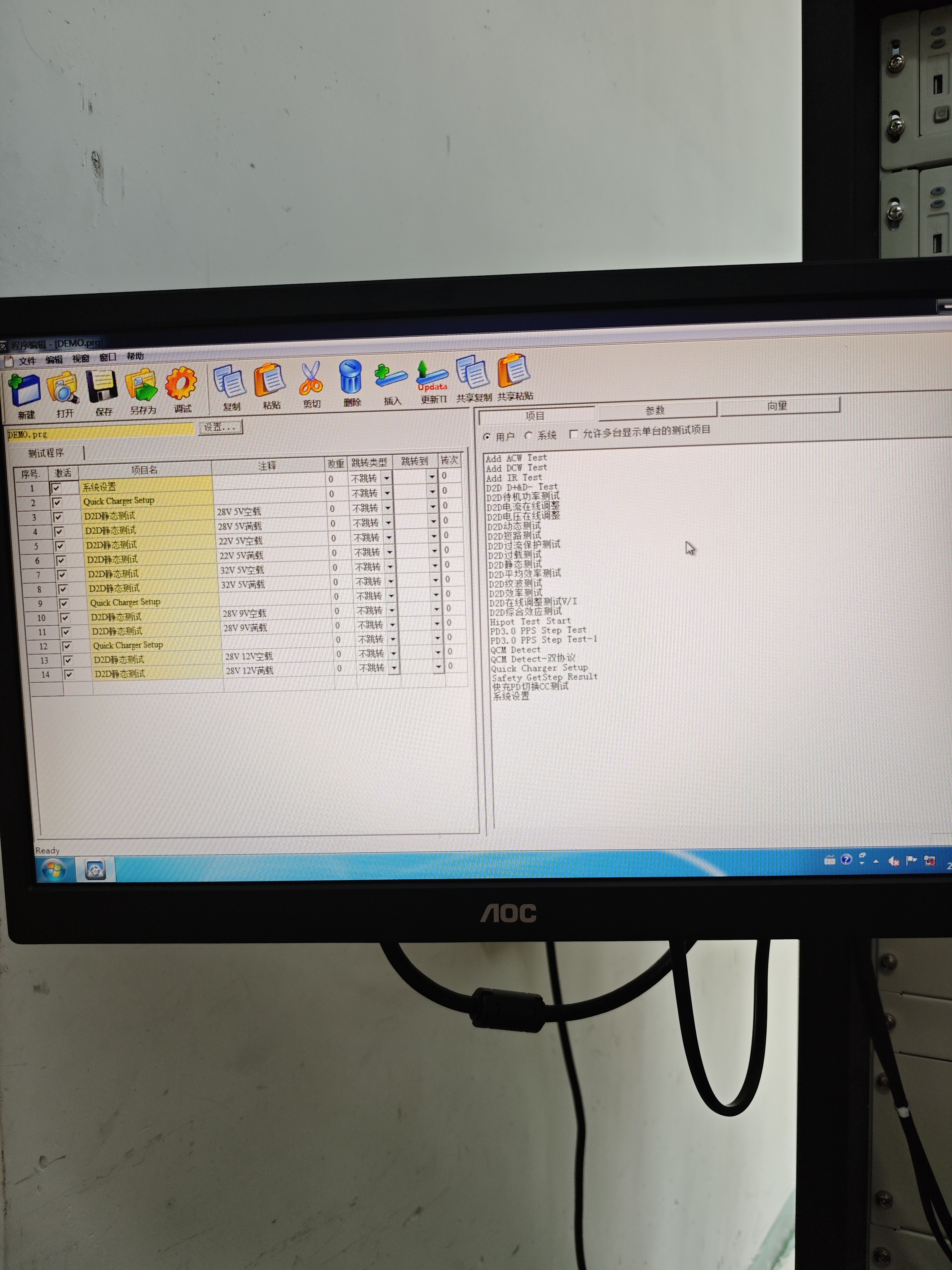

5、自動化測試軟件

實現一鍵式測試，提高測試效率。

支持自定義測試腳本，適用于不同規格的UPS產品。

二、UPS測試的關鍵項目

1、穩態性能測試

輸入電壓范圍測試：驗證UPS在寬電壓范圍內的適應能力。

輸出電壓穩定性測試：測量UPS在不同負載下的電壓波動。

轉換效率測試：計算輸入功率與輸出功率的比值，評估能效。

2、動態性能測試

切換時間測試：測量市電斷電后UPS切換到電池模式的時間（通常要求<10ms）。

負載突變測試：模擬負載突然變化，觀察UPS的響應速度和穩定性。

3、電池模式測試

放電時間測試：在滿負載條件下測試UPS的續航能力。

充電性能測試：檢測電池充電速度及充電管理策略是否合理。

4、保護功能測試

過載保護測試：驗證UPS在超載情況下的保護機制。

短路保護測試：模擬輸出短路，確保UPS能安全切斷輸出。

過熱保護測試：檢測UPS在高溫環境下的運行穩定性。

UPS測試系統是確保產品質量的關鍵工具，可以評估UPS的穩定性、效率和可靠性。隨著技術的進步，測試系統正朝著智能化、高精度、節能化方向發展。選擇合適的電源測試解決方案，不僅能提高生產效率，還能為UPS的優化設計提供數據支持。
